Typy kabli USB
Zobacz też: Standardy kabli USB
USB jest to komputerowe złącze komunikacyjne zastępujące porty szeregowe lub równoległe. Przez lata powstało kilka typów i standardów. Jest to obecnie najpopularniejszy interfejs świata. Tu dowiesz się, które typy mają jakie złącza, do czego się je stosuje i jaka jest ich historia.
USB 1.1
USB 1.1 Typ A
Wtyk USB typu A charakteryzuje się prostokątnym kształtem, który można podłączyć tylko w jeden sposób. Wtyk typu A standardu USB 1.1 jest fizycznie kompatybilny z gniazdami USB typu A USB 2.0 i USB 3.0/3.1.
USB 1.1 Typ B
Wtyki USB 1.1 typu B charakteryzują się kwadratową, zaokrągloną na górze końcówką. Wtyk typu B standardu USB 1.1 jest fizycznie kompatybilny z gniazdami USB typu B USB 2.0 i 3.0, ale wtyczki typu B USB 3.0 nie są kompatybilne z gniazdami USB 1.1.
USB 2.0
USB 2.0 typ A
Typ A jest obecnie najpopularniejszym typem wtyków USB. Wtyk USB typu A charakteryzuje się prostokątnym kształtem, który można podłączyć tylko w jeden sposób. Wtyk typu A standardu USB 2.0 jest fizycznie kompatybilny z gniazdami USB typu A USB 1.1 i USB 3.0/3.1.
USB 2.0 typ B
Wtyki USB 2.0 typu B charakteryzują się kwadratową, zaokrągloną na górze końcówką. Wtyk typu B standardu USB 2.0 jest fizycznie kompatybilny z gniazdami USB typu B USB 2.0 i 3.0, ale wtyczki typu B USB 3.0 nie są kompatybilne z gniazdami USB 1.1.
mini USB 2.0 typ A
Mało popularny i obecnie nieużywany typ wtyku. Wyglądem podobny do mini USB 2.0 typ B.
mini USB 2.0 typ B
Typ B służy głównie do podłączania przenośnych urządzeń. Wtyk charakteryzuje się małymi wymiarami. Mają prostokątny kształt ze zwężoną górą. Wtyk jest kompatybilny z gniazdami mini USB 2.0 B i AB.
Micro USB 2.0 typ A
Wtyk typu micro USB A wygląda jak zminiaturyzowana wersja wtyku USB typ A. Jest prostokątna, bez sfazowanych rogów jak ma to miejsce w bardziej popularnym wtyku micro USB typ B.
Micro USB 2.0 typ B
Micro USB 2.0 typ B charakteryzuje się małymi wymiarami. Bardzo popularny w urządzeniach mobilnych w tym smartfonach. Micro USB B ma kształt prostokąta z lekko sfazowanymi rogami.
USB 3.0/3.1
Większość kabli USB 3.0/3.1 wyposażona jest w niebieski środek wtyku co ma za zadanie znaczenie ułatwić identyfikację.
USB 3.0/3.1 Typ A
Wtyk USB typu A charakteryzuje się prostokątnym kształtem, który można podłączyć tylko w jeden sposób. Środek wtyku ma najczęściej kolor niebieski. Wtyk typu A standardu USB 3.0 jest fizycznie kompatybilny z gniazdami USB typu A USB 1.1 i USB 2.0, aczkolwiek kompatybilność z USB 1.1 jest opcjonalna.
USB 3.0/3.1 Typ B
Wtyk podobny do USB 2.0 B ale z dodatkowym segmentem ze zwiększoną ilością pinów. Mimo różnicy w wyglądzie wtyku kompatybilny z USB 2.0 typu B.

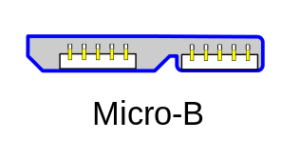

USB 3.0/3.1 Micro B
Wtyk podobny do micro USB 2.0, ale posiadający jeszcze jeden segment. Stosowany np. do transferu w zewnętrznych dyskach twardych. Mimo różnicy w wyglądzie wtyku kompatybilny z USB 2.0 micro typu A/B.
USB 3.1 Typ C
USB 3.1 typu C cechuje się znacznie mniejszymi wymiarami i parametrami przesyłu. Dzięki temu z powodzeniem może być stosowane nawet w mobilnych urządzeniach. Standard USB typu C jest zdolny do przesyłania analogowego sygnału audio. Wtyk typu C można podłączyć dowolną stroną. Ma kształt prostokąta z zaokrąglonymi rogami.
