Co to jest AWG – American Wire Gauge?

American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu (patrz:Przekrój przewodu) bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.

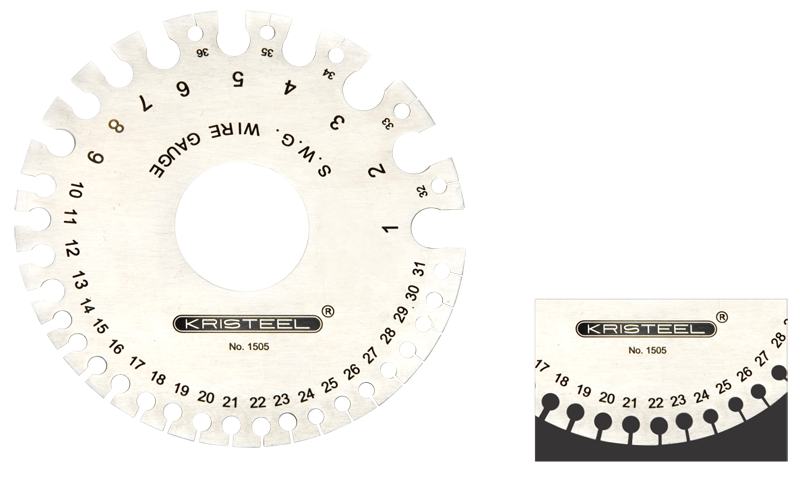

engineegauges11



Czym większy wartość AWG tym mniejsza grubość przewodu. Orientacyjnie przewód 12 AWG jest dwa razy mniejszy niż 6 AWG. Zdefiniowany przewód 36 AWG ma średnicę 0,005 cala, a przewód 0000 AWG – 0,46 cala. Dla przewodów o innych numerach (n) stosuje się następujący wzór:
bb5c63c46a0b09a739594c224408ae45

Dla przewodów grubszych niż 0 AWG stosuje się zapis z kilkoma zerami np. 000 AWG lub ten sam przewód mozemy zapisać jako 3/0 AWG. W typ przypadku stosuje się wzór: n = −(m−1)

gdzie „m” oznacza liczbę zer.



tabela porównawcza:

AWG Średnica Liczba zwojów cewki Przekrój Rezystancja Maksymalny prąd(dla 60/75/90oC) (A) Przybliżony odpowiednik
w systemie metrycznym
(cale) (mm) (na cal) (na cm) (circ mil) (mm²) (Ω/km) (Ω/tysiąc stóp)
0000 (4/0) 0.4600 11.684 2.17 0.856 212 107 0.1608 0.04901 195 / 230 / 260
000 (3/0) 0.4096 10.404 2.44 0.961 168 85.0 0.2028 0.06180 165 / 200 / 225
00 (2/0) 0.3648 9.266 2.74 1.08 133 67.4 0.2557 0.07793 145 / 175 / 195
0 (1/0) 0.3249 8.252 3.08 1.21 106 53.5 0.3224 0.09827 125 / 150 / 170
1 0.2893 7.348 3.46 1.36 83.7 42.4 0.4066 0.1239 110 / 130 / 150
2 0.2576 6.544 3.88 1.53 66.4 33.6 0.5127 0.1563 95 / 115 / 130
3 0.2294 5.827 4.36 1.72 52.6 26.7 0.6465 0.1970 85 / 100 / 110 196/0.4
4 0.2043 5.189 4.89 1.93 41.7 21.2 0.8152 0.2485 70 / 85 / 95
5 0.1819 4.621 5.50 2.16 33.1 16.8 1.028 0.3133 126/0.4
6 0.1620 4.115 6.17 2.43 26.3 13.3 1.296 0.3951 55 / 65 / 75
7 0.1443 3.665 6.93 2.73 20.8 10.5 1.634 0.4982 80/0.4
8 0.1285 3.264 7.78 3.06 16.5 8.37 2.061 0.6282 40 / 50 / 55
9 0.1144 2.906 8.74 3.44 13.1 6.63 2.599 0.7921 84/0.3
10 0.1019 2.588 9.81 3.86 10.4 5.26 3.277 0.9989 30 / 35 / 40
11 0.0907 2.305 11.0 4.34 8.23 4.17 4.132 1.260 56/0.3
12 0.0808 2.053 12.4 4.87 6.53 3.31 5.211 1.588 25 / 25 / 30 (20)
13 0.0720 1.828 13.9 5.47 5.18 2.62 6.571 2.003 50/0.25
14 0.0641 1.628 15.6 6.14 4.11 2.08 8.286 2.525 20 / 20 / 25 (15)
15 0.0571 1.450 17.5 6.90 3.26 1.65 10.45 3.184 30/0.25
16 0.0508 1.291 19.7 7.75 2.58 1.31 13.17 4.016 — / — / 18 (10)
17 0.0453 1.150 22.1 8.70 2.05 1.04 16.61 5.064 32/0.2
18 0.0403 1.024 24.8 9.77 1.62 0.823 20.95 6.385 — / — / 14 (7) 24/0.2
19 0.0359 0.912 27.9 11.0 1.29 0.653 26.42 8.051
20 0.0320 0.812 31.3 12.3 1.02 0.518 33.31 10.15 16/0.2
21 0.0285 0.723 35.1 13.8 0.810 0.410 42.00 12.80 13/0.2
22 0.0253 0.644 39.5 15.5 0.642 0.326 52.96 16.14 7/0.25
23 0.0226 0.573 44.3 17.4 0.509 0.258 66.79 20.36
24 0.0201 0.511 49.7 19.6 0.404 0.205 84.22 25.67 1/0.5, 7/0.2, 30/0.1
25 0.0179 0.455 55.9 22.0 0.320 0.162 106.2 32.37
26 0.0159 0.405 62.7 24.7 0.254 0.129 133.9 40.81 7/0.15
27 0.0142 0.361 70.4 27.7 0.202 0.102 168.9 51.47
28 0.0126 0.321 79.1 31.1 0.160 0.0810 212.9 64.90
29 0.0113 0.286 88.8 35.0 0.127 0.0642 268.5 81.84
30 0.0100 0.255 99.7 39.3 0.101 0.0509 338.6 103.2 1/0.25, 7/0.1
31 0.00893 0.227 112 44.1 0.0797 0.0404 426.9 130.1
32 0.00795 0.202 126 49.5 0.0632 0.0320 538.3 164.1 1/0.2, 7/0.08
33 0.00708 0.180 141 55.6 0.0501 0.0254 678.8 206.9
34 0.00630 0.160 159 62.4 0.0398 0.0201 856.0 260.9
35 0.00561 0.143 178 70.1 0.0315 0.0160 1079 329.0
36 0.00500 0.127 200 78.7 0.0250 0.0127 1361 414.8
37 0.00445 0.113 225 88.4 0.0198 0.0100 1716 523.1
38 0.00397 0.101 252 99.3 0.0157 0.00797 2164 659.6
39 0.00353 0.0897 283 111 0.0125 0.00632 2729 831.8
40 0.00314 0.0799 318 125 0.00989 0.00501 3441 1049
